概述

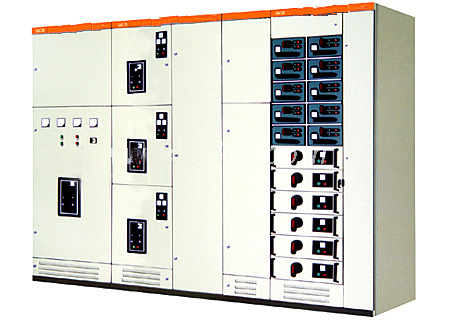

GCS型低压抽出式开关柜(以下简称装置)是国家两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的重视和肯定。
电力工业部、机械工业部联合以安生用［1997]01号、机重［1997]01号文下发了《关于GCS型低压抽出式开关柜推广 应用有关问题的通知》。目前，GCS型低压抽出式开关柜已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(440V）、(660V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
型号含义 |
| |
 |
| |
使用环境条件
1、周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不得高于+35℃，超过时，需根据实际情况降容运行。
2、户内使用，使用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相 对湿度：如+20%时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准)。
5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
6、用户有特殊要求时，可以与制造厂协商解决。
7、装置的设计符合下列标准。
IEC439-1 低压成套开关设备和控制设备
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备
ZBK36001 低压抽出式成套开关设备
主要技术参数 |
| |
 |
| |
外型及其安装尺寸 |
| |
 |
| |
 |
| |
订货须知
订货合同包含以下内容：
1、产品的全型号包括主电路方案号和辅助电路方案号；
2、主电路系统组合顺序图；
3、辅助电路电气原理图；
4、柜内元器件清单；
5、电路中电压、电流、时间等整定参数；
6、与产品正常使用不符的其它特殊要求。 | |
|
|
|
|
