概述

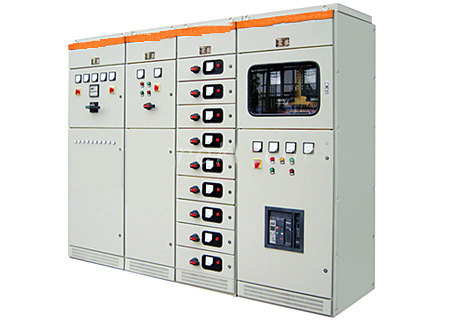

GCK□低压抽出式开关柜适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、50Hz电力系统的配电和电动机控制之用。 GCK□是经过全面型式试验，由制造厂组装的高级型低压开关柜，它符合：国家标准 GB7251-87低压成套开关设备
专业标准 ZBK36001-89抽出式成套开关设备
国际标准 IEC439
型号含义 |
| |
 |
| |
使用环境条件
1、周围空气温度不高于+40℃，不低于-5℃,在24小时内平均温度不高于+35℃。
2、相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度，如+20℃时为90%；
3、空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
5、海拔高度不超过2000米；
6、开关柜适用于以下温度运输和储存；-25℃至+55℃,在短时间内（不超过24小时）不超过+70℃；
7、用户对上述条件不能满足时应与制造厂协商。 |
| |
主要技术参数
1、额定绝缘电压660V
2、额定工作电压380V
3、辅助电路额定工作电压交流380V、220V
4、母线额定电流：1000A、1250A、1600A、2000A、2500A、4000A
5、母线额定短时耐受电流：50kA(有效值)1秒
6、母线额定峰值耐受电流：105kA
7、分支母线额定电流：630A、800A
8、分支母线额定短时耐受电流：30kA、50kA(有效值)1秒
9、分支母线额定峰值耐受电流：63kA、105kA
10、外壳防护等级：IP40 |
| |
结构特征
1、柜体由薄钢板冲压成形，采用以20mm为模数的标准化设计，结构零-件通用性强，机械强度高。
2、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
3、柜体结构零件的表面保护层有镀锌或静电粉末喷涂二种，色泽美观质量可靠。
4、机械联锁：MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全，联锁机构带有解锁装置，操作电工必要时可藉解锁装置在通电情况下开启小室门，检视抽屉内部。
5、受电开关、联络开关及MCC柜的抽屉都具有三个位置：接通位置、试验位置及断开位置。
6、开关柜的顶部根据受电或联络需要可装母线桥，母线桥离柜顶高度及母线桥的长度可根据用户需要由制造厂设计配套供应。 |
| |
外型及其安装尺寸
柜高2200mm, 柜宽及柜深如下：
1、受电柜及母线联络柜（详见表1)
柜宽根据开关电流等级及进出线方式分为：600; 800; 1000; 1200; (800+400)mm 柜深：800mm; 1000mm
(推荐用1000mm; 上进、上出线柜深必需用1000mm)
2、馈电柜
柜宽：600mm; 800mm
柜深：800mm; 1000mm
(推荐用1000mm; 上出线柜必需用1000mm)
3、电动机控制柜（MCC柜）
柜宽：600mm; 800mm
柜深：800mm; 1000mm
(推荐用1000mm; 上出线柜必需用1000mm)
4、功率因数补偿柜
柜宽：600mm：96kVar、128kVar
800mm: 128kVar、160kVar
1000mm: 160kVar、200kVar、250kVar
柜深：800; 1000mm(推荐用1000mm; 10路以上柜深必需用1000mm) |
| |
|
| |
订货须知
用户应提供
1、一次回路方案及单线系统图
2、二次回路原理图，如用户未提要求，制造厂按厂标准接线；
3、开关柜排列图，变电所平面图；
4、每个回路电器元件的详细规格参数；
5、开关柜表面颜色；
6、其它要求；
|
| |
| |
|
|
|
|
