一、概述

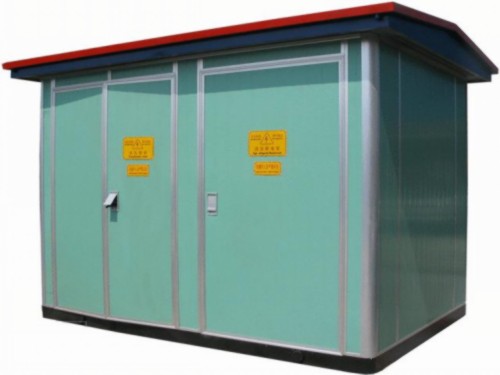

    YB□型系列预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。

    本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，占地面积仅为同容量常规土建式变电站的1/10～1/5，大大减少了建设费用。在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的首选新型成套设备。

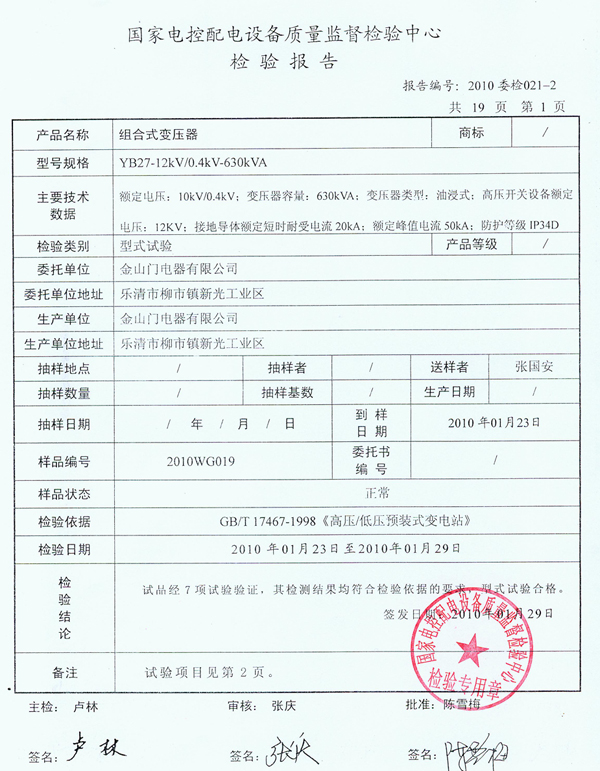

    本产品符合GB/T17467-1998《高压/低压预装式变电站》标准和IEC1330标准。

二、产品型号含义

三、使用条件

    1、海拔高度：低于1000m；

    2、周围环境温度

    1)最高不超过+40℃

    2)最低不低于-25℃

    3)24小时周期内平均温度不超过+35℃

    3、地震水平加速度不大于0.4m/S²，垂直加速度不大于0.2m/S²。

    4、无剧烈振动和冲击及爆炸危险场所。

表1

五、结构特点

    1、本产品由高压配电装置，变压器及低压配电装置联接而成。分成三个功能隔室，即高压室，变压器室和低压室。高压室功能齐全，高压室由HXGN□-10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S7、S9以及其他低损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。

    2、高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠、操作维护方便。

    3、采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度能自动启动和关闭，保证变压器满足负荷运行。

    4、箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。

六、平面布置形式

    YB□型系列预装式变电站，根据排列方式分“目”字（图1）和“品”字（图2）排列，也可以根据需要演化成其他型式。外形尺寸如图3和表2所示。

表2（参考尺寸）

七、运输、安装与说明
1、本箱变运输吊装时，应使用我厂配置的专用吊装支架（箱变底部有四个吊环），切勿挤压到箱体外壳。

2、箱变通过运输抵达目的地后，在安装时应检查是否负荷订货要求，箱体是否完整无损。

2、用户应按提供的基础图做好箱变基础，将箱变安置在基础上后（箱变底部有四个安装孔），调整平面。压紧地脚螺栓。连接接地体，安装出线电缆（架空出线也可），按要求全面检查和必要电气试验后，即可通电使用。

4、在操作高压单元设备时应提供的操作程序进行（高压部分具有五防功能）。

表3（参考尺寸）

八、常用接线方案

    本箱变高、低压单元均采用组合式柜，按所需接线方案分别组合成高、低压配电系统即常用高、低压接线方案可选用，同时高压单元又可组合成环网型式等。（见表4、表5）

1、高压单元接线方案

表4-a（配装压气式负荷开关）

表4-b（配装真空负荷开关）

2、低压单元接线方案

九、典型组合接线方案

    表6～10列举了一些典型组合接线方案，供用户和设计单位参考。（以配装压气式负荷开关为例）

十、运行维护

    1、本箱变装置有温度、湿度自动控制设备，在运行前应接规定调整数值。使其安全可靠、正常运行。

    2、检修高压开关、避雷器和熔断器时应按操作程序进行，所以元件的维修，应按其说明书进行。

十一、订货须知

   1、订货时应说明型号、规格、数量、颜色及交货期。

   2、提供接线方案，元器件型号、规格和要求。

   3、如有特殊要求，则双方可协商解决。

YBP□-10/0.4-400kVA品字型环网高供低计

YBP□-10/0.4-400kVA品字型终端高供低计

YBM□-10/0.4-400kVA目字型环网式箱变

YBP□-10/0.4-400kVA 目字型环网高供低计

YBM□-10/0.4-400kVA目字型终端高供高计
